我們3C電腦玩家都會經過一段演化，如果沒有記錯，一般玩家大約在玩了3~4年電腦之後，會開始在電腦的尺寸跟效能上計較
，至少我本身就是這樣玩過來的。
可是在我10幾年前開始玩電腦的那個時代，雖然已經有迷你化電腦系統，可大多是整套銷售，在當時也只有幾家廠商會耕耘這塊迷你市場而已。
最有名的應該就屬於浩鑫的XPC系列。
其他，可以選擇的品牌種類剩下不多，效能不彰大概是當時迷你PC的另一個註解，就算效能可以接受，但是在當時的時空背景下，也會因為製程的關係受限於無法搭配當時市面上中高階或是最強悍的顯示卡。
直到最近幾年整合強力內顯的CPU逐漸風行，一~二線的廠商才開始又把注意力集中在Mini-ITX這塊潛力強的產品線上。
也由於目前時間背景與製程上的精進，加上CPU/GPU的加持，就算是掛上Mini-ITX這樣的尺寸，效能也已經可以跟一堆ATX大小的板子來相提並論了!
前陣子剛好也開箱過SilverStone銀欣 RVZ01 Mini-ITX機殼，機殼內使用的主機板是msi的Z87I GAMING AC。
如果您之前一直在電腦體積、效能、功能性上無法取得平衡，今天的Mini-ITX主機板超頻測試，絕對別錯過!
微星在主機板、顯示卡ITX GAMING所推出的系列套件，Z87I GAMING AC、N760 2GD5/OC ITX。
msi Z87I GAMING AC主機板主體，尺寸為Mini-ITX標準17x17cm，由黑為主要顏色，配色為紅，msi這系列的主題都圍繞在『跩梗』上，
可以在散熱片的紅色龍形標誌看出端倪!
主機板背面配置，雖然身為迷你板，但是在CPU的背面也有一整排的SMD電阻。
Mini-ITX主機板大家認為要多少組SATA才夠用? Z87I GAMING AC上直接給你5組SATA 6Gb/s，下方也做了19 Pin USB 3.0外接用2 Port。
上面說過了微星這幾個系列都是使用"跩梗"主題，所以Z87I GAMING AC不管是晶片散熱或是MOS都是從跩梗做為出發點。
然而由最近這幾代INTEL CPU的電位相數都直接做到CPU模組內部的同時，Z87I GAMING AC在主機板上也設置了6相供電。
我們都知道相數越多，對於CPU的超頻與穩定性是有一定幫助的，可是在Mini-ITX上其實就要做點取捨，畢竟這種主機板有可能會安裝的機殼，
都不會是ATX以上的款式，如何在有限的空間，要做到不犧牲超頻性與穩定性，很考驗RD的功力，所以在Mini-ITX上，
相數真的不是越多越好，多了反而可能會造成系統與超頻的反效果!
另外一個就是CPU 8 Pin供電。
Audio Boost技術的音效晶片，這款晶片實際使用起來，在很普通的喇叭上，可以有效的降噪，只要軟體微調的好，
幾乎可以發揮出很不錯的效果，某些廉價喇叭的共振會相對的變小許多!
Intel無線網路MINI-PCIE模組，屬於2T2R的接收，這款無線網路支援最新Wi-Fi 802.11AC規格與藍牙4.0。
無限網路速度最高可以來到867Mbps。
主機板I/O-由左至右介紹，兩個USB 2.0(黑)、CMOS重置、光纖、HDMI、DisplayPort (DP)、WIFI天線、DVI
e-SATA、USB 3.0*4(不含前面兩個19 Pin外接)、由Killer E2200晶片組所架構的RJ45，這是一款號稱玩遊戲不會LAG的網路晶片。
就我使用這麼長時間下，確實是如此，也很穩定，可惜的是Qualcomm原廠在驅動程式上更新太慢，區網開啟Jumbo 9K上速度不盡理想
，不然這款Killer E2200絕對是完美的網路晶片，最後是可以7.1聲道輸出的音效孔。
我們今天既然要超頻，當然就要選擇INTEL 4770K系列的CPU了
這顆INTEL 4770K的週期與序號
馬來西亞製
內附的INTEL原廠風扇
DC12V 0.28A...但是，今天要超頻，所以原廠風扇，我們就不用了，只是開箱給各位看看!XDD

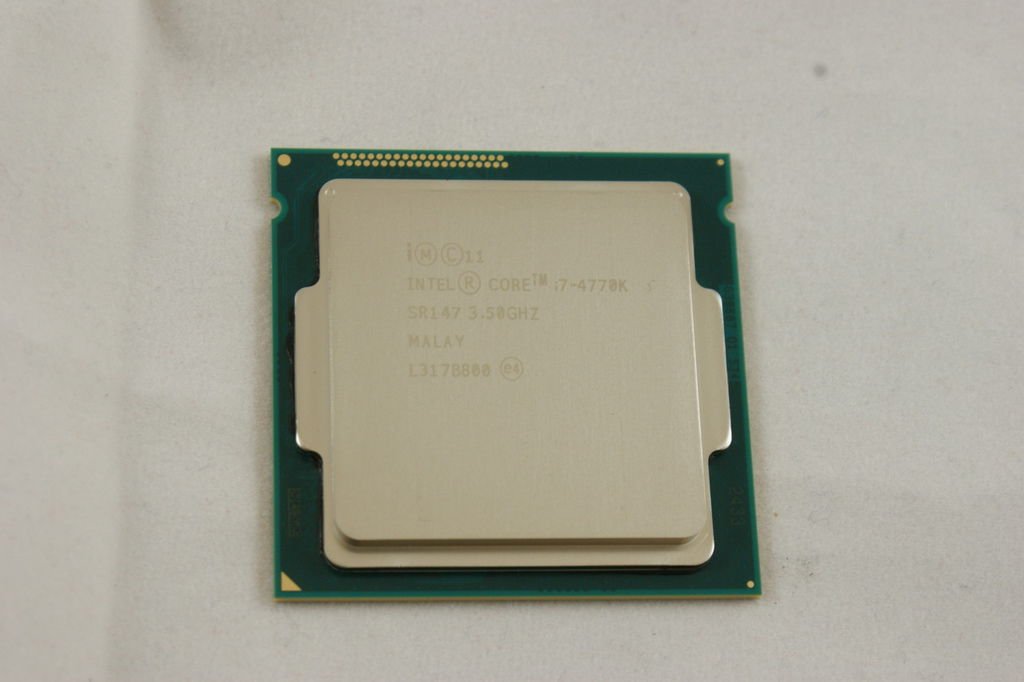

CPU正面
CPU背面
Mini-ITX主機板最多就只能插上2隻DIMM，容量最大為8X2=16G
今天拿來超給各位看的模組是AVEXIR的4GB DDR3-2400模組。
插上電腦之後，RAM的頂部有LED燈就會像圖片這樣，花光花熱，並且不會忘了呼吸....A_A
啾~~
今天測試用的散熱器是這款SilverStone 銀欣 NT06-P HTPC專用風扇
安裝上去Z87I GAMING AC主機板之後的各種角度給各位參考!
這款散熱器風扇的安裝方向可以是從上往下吹，但是今天因為是安裝在銀欣的RVZ01小烏鴉機殼裡面，所以改由散熱器下方，把熱
往外送出，看看Z87I GAMNIG AC的BIOS可以玩出哪些超頻的花樣!
測試平台:
CPU: I7-4770K OC 4.2G
RAM:AVEXIR DDR-3 4G*2=8G 2400Mhz OC 2800Mhz
MB:msi Z87I GAMING AC
顯示卡:MSI NVIDIA GeForce GTX 760 GAMING ITX 2GB
SSD:OCZ VERTEX 4 128G、OCZ AGILITY3 120G、WD WD10EZEX 1TB
POWER:SILVERSTONE ST45SF 450W
OS:WIN 7 64位元
這是Z87I GAMING AC的圖形化BIOS，少不了的當然就是中間這隻"跩梗"元素了~
BIOS內有一組LED開關可以開啟跟關閉.....
只是我真的不知道這些LED作在PCB板背後的用意就是了....，所以我大多進來向上面圖中一樣，選擇關閉。
Resume From S3/S4/S5 by USB Device 開啟，這選項我通常是開啟，這樣可以在面板前方的19 Pin USB 3.0上
開啟USB的電源，充手機或是其他需要用電的USB裝置。
以下超頻開始~
其實，我覺得在目前的環境，要超頻CPU真的不用什麼高深的學問與技巧，只要會動動BIOS的參數，大概就能超的一手好頻
如果主機板廠的BIOS寫的好的時候更是如此!
但是，我們今天玩的主機板是Mini-ITX系統，這種迷你化的主機板，我想會買來用的人，絕大多數都不會像買了ATX系統一樣，把它
放在桌面上跑裸測，一定是會買個窩，讓整套系統有個安家立命使命感的!
我們這種大愛Mini-ITX的人，也都是見過耗電的大風大浪、超頻的興衰與組裝的雜亂之後所延伸出的另外一種物種。
沒錯，我們絕對會裝機殼啊!!
我們會把零件擠到最小的平方裡啊!
我們甚至會把機殼裡的每一寸肌膚，全都塞滿，讓整個零件塞滿內部，散發出無比的爽快感!(妳們看得懂我在表達什麼吧?別想歪就好!謝謝XD
可是，Mini這個字義上的意思迷你，我們既然想要小、要強、要美觀、要塞滿整個慾望的空間(嗯?)，怎麼超頻呢?
這時候就要來個軟硬兼施了!!(磨拳擦掌~
INTEL 4770K超頻4G，這很簡單就算使用INTEL原廠風扇也能輕鬆辦到，倍頻設為40，重新開機，就能開始享受這種速度的快感!!
上面剛剛也說了，我們都會使用機殼來裝置這種Mini-ITX系統，這次我用銀欣的RVZ01小烏鴉來呈現我想把表達的觀念!
清涼度大概就像這樣，有穿但是整體還算涼快舒適的超頻法~
INTEL 4770K 超頻4.1G燒機，沒什麼大意外也是原廠風扇，電壓AUTO，倍頻調為41，重開機就能體驗!
清涼難度等級是2，大概像這樣，需要換上再薄一點的裝備，會使得整體不管是視覺上還是身心靈、效能都獲得舒暢!
在以前的時代，迷你系統想要塞入最強的顯卡，可能會受於當時的製程與POWER不夠大，現在我們已經不用擔心了!
就算是這種小系統，也能把GTX 780TI這類的顯示卡把玩在手掌內~
3DMARK11 P MODE
GTX 780TI 3DMARK11 X MODE
清涼難度等級也不高，只到達3的等級!
如圖所示......
現在難度開始提升到等級4，以下觀念很重要，一定要注意聽!!
我們在之前的超頻觀念裡，應該都知道想要超頻CPU或是GPU，都是需要加電壓的，好提高CPU/GPU的穩定性。
但是現在由於製程的提高，還有Mini-ITX的空間限制，我們可能需要改變一下舊有的散熱觀念。
INTEL 4770K為22nm製程，在目前市面上所有的體質裡面，想跑4.2G時脈應該大都不會是太大問題的才是。
但因為我們現在是Mini-ITX系統，就散熱器的高度還有周圍的散熱空間，幾乎無法得到良好空間支援的情形下，
只好把CPU電壓往下降，讓CPU散熱器與電壓求得一個平衡點，如下圖所示，倍頻調為42，記憶體改為DDR3-2800。
CPU Core Voltage Offset Mode設為【-】
CPU Core Voltage Offset 0.021V
記憶體電壓設為1.68~1.71V
這部分每顆CPU的體質可能都不盡相同，我這顆4770K跑4.2G最低可以降到0.035V，這樣對於穩定度，
還有發熱量可以在CPU全速運轉時控制在70~80多度左右。
會玩這種小板的物種，應該都像我這樣，會把一些可以節能的選項全部都開啟。
要效能有效能，要省電也省電，不跑全速時CPU時脈與電壓會降到很低!!
INTEL 4770K 4.2G燒機，如上圖的幾張BIOS設置，讓CPU的電壓不衝高，達到降低高時脈時的運作溫度，
是我們這種小系統的另一種樂趣!
此時難度4大概呈現的，就是這樣的畫面了，涼快!
當然內心的爽度也是一個重要的因素XDD
迷你系統要提高效能的方法，除了把CPU時脈撐高之外，另一個就是可以把記憶體的參數最佳化，來達到另一個資料抽插存取的快感!!
這張是DDR3-2800系統預設的頻寬分數~
讀:27083 MB/秒
寫:33831 MB/秒
拷貝速度:28931 MB/秒
記憶體反應時間:56 ns
把記憶體的CL參數往下降如下兩張圖之後~
參數調整後，雖然記憶體時脈同樣為DDR3-2800的情況下，讀寫方便的速度，整個都滿出來了啊~
讀:34462 MB/秒
寫:35143 MB/秒
拷貝速度:33217 MB/秒
記憶體反應時間:48.5 ns
最後難度等級5，靠這樣的散熱器，要的除了是當時挑到體質好的手氣，再來就是需要一點運氣了~
而且風扇還是由下往上抽風出去機殼外。
這時的BIOS設定如下:
CPU Core Voltage Offset Mode設為【+】
CPU Core Voltage Offset 0.007V
記憶體電壓設為1.71V
難度等級5
4.3G燒機 10分鐘 PASS
看完所有步驟，會發現超頻其實不能單靠暴力一味的把CPU電壓往上調，需要計算的除了是怎麼控制電壓。
還有在這類迷你小空間的瘟度腥酸奮鬥歷程啊QAQ
難度等級5就是這樣的表現方式了，真的是太瘟腥、『難得』清涼啊>"<
結論:
超頻澆學，老濕在澆，大家應該都有在聽，也都聽得懂?
感謝你/妳今天的收看，『跩梗』平台清涼超頻，系列報導!XDD
