不知道各位家裡有一台HTPC系統的玩家會不會跟我有著一樣的困擾?
長年玩著超頻系統,以至於手邊能使用的風扇全都是高塔型的散熱器,如果要安裝HTPC類型的機殼,能使用的CPU風扇也就只剩下原廠散熱器可以選擇了!
但是,原廠散熱器的效能也大都只是堪用等級,想要HTPC的效能再高上一點,幾乎是不太可能的事....
小弟手邊這台HTPC系統就是如此,CPU是AMD Phenom II X4 B50最多就是3.2G,核心再超上去會當機,遊戲中的風扇轉速也根本不可能降下來,永遠就是3300RPM運轉...
趁著這次銀欣推出了新款的HTPC專用風扇,型號為NT06-P,當然一定要來玩看看換裝原廠風扇之後,有沒有比較威猛了!!
SilverStone 銀欣 NT06-P外盒。
型號SST-NT06-PRO,可支援LGA 775/1155/1156/1366/2011以及Socket AM2/AM2+/AM3/AM3+/FM1/FM2等平台。
側面的多國語言簡介說明。
開箱之後會先看到安裝說明書。
上方保麗龍拿掉之後,NT06-P散熱器本體+下方的安裝工具包。
拆開包裝後,底部隨貨附贈一顆12公分的PWM溫控風扇。
今天要安裝的是AMD的系統,說明書上有多國的安裝方式可以參考。
隨貨內附配件包裡面有安裝扣具跟所有配件。
INTEL系統各LGA腳位的安裝孔,由左至右-1366-1155/1156-775。
主機板腳位為2011時,需要的只是將四顆下短上長的螺絲鎖在X79主機板上就能安裝完成,這片強化背板不用組裝。
附贈的12CM PWM風扇,轉速1000~2200RPM。
風扇是油封軸承,DC-12V
對應主機板的4 Pin溫控插頭

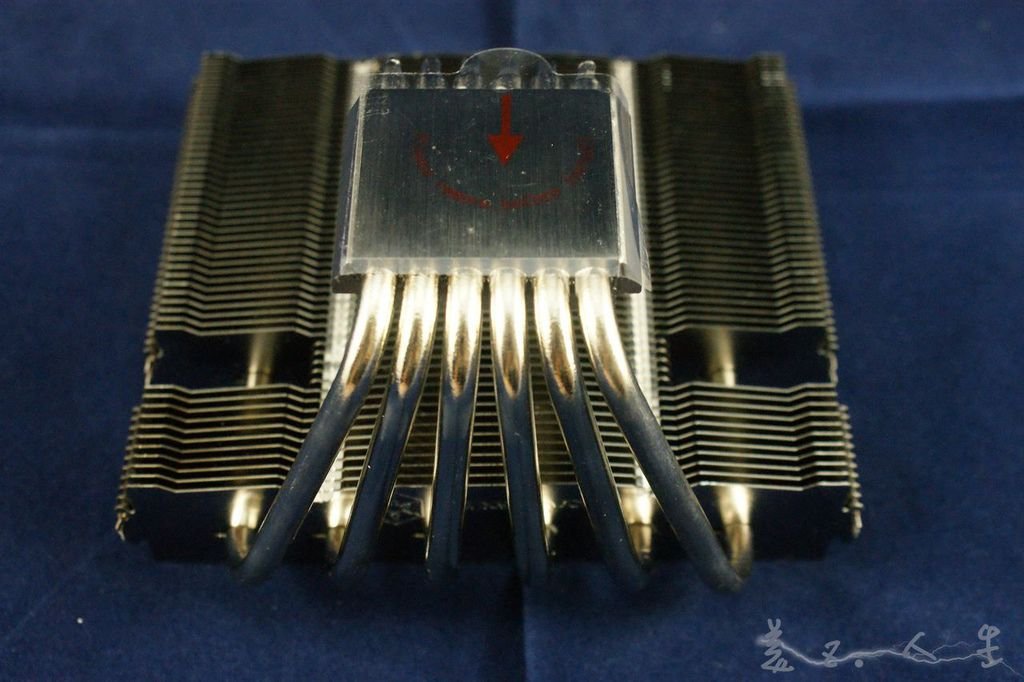

這是NT06-P的散熱鰭片底部特寫。
連接導熱純銅底座一共有六根6mm純銅熱導管,並且全都做了鍍鎳處理。
散熱鰭片中間的空格作用是讓螺絲起子可以穿過鰭片安裝固定螺絲。
熱導管頭端的處理。
底座保護貼紙在需要安裝CPU接觸面的時候要移除。
這邊需要注意,NT06-P附贈的強化背板要依各位系統的需求來做選擇,這面是FOR INTEL.
另一面當然是FOR AMD
而我今天要安裝的是我的AMD HTPC系統,所以如下圖-要替四邊角位貼上絕緣貼紙,並在中間壓入方形墊板,雖然說明書是這樣的安裝方式,但其實我認為,如果可以把絕緣貼紙做成一整片強化背板的造型,全部黏貼在強化背板上
那麼,底部我們施作安裝的時候,就不用顧慮安裝的力道了,主機板背部的電容也能有所保護,或許銀欣有試過用其它張主機板做比對安裝吧!
我這片ASrock 990FX Extreme3倒是完全不會跟周邊的銲錫點碰觸到
如同這樣-因為底部安裝時,強化背板中間需要保護主機板電容,並加裝方形墊板,所以四周需要鎖附的螺絲會有空隙,如果力道過大可能會把強化背板鎖的彎曲變形。
強化背板安裝好之後~
主機板正面安裝的四顆圓柱-如果不想讓強化背板彎曲變形,可以像我以下的安裝方式這樣做。
第一、先把四顆圓柱固定定位。
第二、把CPU散熱器的扣具底座組裝完成!
(請注意,AMD系統才需要組裝四邊這樣類型的扣具底座,實際系統組裝,請參考你們購買回去的安裝說明書,INTEL的系統有所不同!)
第三、圓柱跟扣具底座間還需鎖上四顆螺絲固定,我們可以利用底座上的螺絲跟圓柱做平衡安裝,這樣強化背板就不會彎曲變形了。
NT06-P風扇扣具的類型
一般來說,NT06-P風扇的安裝方式,銀欣原廠在單顆風扇下,設定是風扇由下往上吹,來做到CPU的散熱。
但是,因為我比較想要測試風扇往下,這樣剛好也能整個吹到990FX的北橋晶片還有RAM的周圍。
==================NT06-P與AMD原廠風扇溫度測試對比====================
CPU:AMD Phenom II X4 B50 3.2G and OC ?Mhz
CPU風扇:AMD原廠風扇 PK 銀欣 NT06-P
MB: Asrock 990FX Extreme3
測試環境下,全程封閉機殼做完以下測試!!
這張圖是在ASrock 990FX Extreme3的BIOS底下所拍的系統溫度。
風扇設定全速運轉!
這台系統在這些年使用上,一直都是這樣的時脈,這樣的電壓,CPU時脈只要超過3.3G開機一段時間,一定會當給我看。
這次使用NT06-P後,CPU電壓還能再往下調整兩格,只要1.35V就能穩定運作於3.2G。
先拍一張AMD原廠風扇的待機溫度圖,原廠風扇也用上全速運轉!!
CPU溫度:37度c
跑一下Hyper PI快跑完的時候抓圖,CPU溫度來到64度c
上面那樣的溫度好像也還不能反應AMD原廠風扇的穩定性跟最高溫,這次再用OCCT來壓榨,跑了10分鐘之後,穩定在76度c.
我們換上NT06-P來看看系統待機下跟原廠風扇溫度的差異,可以看到,換上銀欣NT06-P之後,風扇轉速降到2122 RPM,CPU也能從原廠的37度降到了32度待機。
同樣的跑個Hyper PI,快跑完的時候截圖,溫度也從原廠風扇的64度下降到使用NT06-P的52度c
OCCT一樣從原廠風扇最高溫76度c降到NT06-P的62度c,降幅超過14度c.
以上測試降了這麼多,想當然的,我們買了這顆風扇絕對要發揮最大的效用-超頻!!!
那麼我們就來測試一下,到底系統全封閉測試的條件下,還能在這台HTPC上得到多少效能?
最後,我調整之後,從3.2G進步到3.6G,可能我這顆CPU體質本來就很爛吧XDD
一樣再測試一下超頻到3.6G能不能順利跑完!?
最後在快跑完的時候截圖,溫度最後比3.2G時多了3度,來到55度c
OCCT 3.6G當然也要測試,結果出乎意料,3.2G超頻到3.6G時,CPU電壓補上不少,測試時間一樣十分鐘,CPU溫度竟然只多了1度@@?
感覺這六根6mm的純銅熱導管的導熱能力在機殼內,不容小覷阿!!!=0=
結論:
優缺點還是必須說的~
優點:
我想大家都看到了,對比AMD原廠風扇,除了風扇轉速大幅下降,可以得到HTPC的精隨,安靜舒適之外,並且還能再把系統CPU的效能往上超越。
如果你/妳的系統CPU體質比我更好,相信能超頻的幅度會更可觀!
這顆NT06-P在當時我丟上粉絲團做第一次曝光時,也有網友詢問售價,在這也跟各位報告,目前銀欣剛開賣的價格是全省統一售價:1799元台幣.
如果照我這顆舊款CPU發揮出的效能,等同於多100Mhz效能需要多付出將近450元的代價,但是多出來的風扇安靜度,就看各位能不能接受了。
另外,其實我有把機殼拆開測試,雖然最後能把這顆CPU超頻到3.8G運作,但這也只是測試好玩的,不能把機殼蓋上的HTPC系統,根本也不能算是HTPC,所以就沒把測試結果PO出來給各位看了。
缺點:
安裝底座時,如果沒注意,是很有可能會把強化背板安裝彎曲的,或許這點銀欣可以參考我的建議,附贈一整片的絕緣貼紙會比在中間安裝上方型墊片來的美觀,甚至節省成本並且不會因此把強化背板鎖的彎曲!?
